Ausbauarten:
In der langen Geschichte des Bergbaus gab es die verschiedensten Arten von Ausbauen. Zu den Anfängen natürlich aus Holz, infolge der Industrialisierung wurde der Stahl aber zur Alternative. Dennoch verbrauchte eine große Schachtanlage, bis zur Mitte der 1960er Jahre noch ganze Wälder, für ihren Grubenholzbedarf.
Vorteil |
Nachteil |
|
Grubenholz | - geringere Kosten - geringeres Gewicht - leichte Bearbeitbarkeit - kein unkontrolliertes Totalversagen |
- kaum wiederverwendbar - nicht überall einsetzbar - Witterungsanfällig - hohe Transportkosten - hohe Lagerkosten - hohe Ausbaukosten - geringere Druckbelastung - brennbar |
Stahlprofile | - Wiederverwendbar - hohe Druckbelastung - nicht brennbar - teilmechanisches Einbringen möglich |
- hohe Anschaffungskosten - hohe Transportkosten - hohe Ausbaukosten - mögliches Totalversagen |
Anker | - geringe Kosten - schnelle Herstellung - geringe Transportkosten - nicht brennbar - vollmechanisches Einbringen möglich |
- hoher Arbeitsaufwand - nicht überall einsetzbar - Anschlagen nur bedingt möglich - nicht wiederverwendbar |
Auf DIN-Normen bezüglich der Profile wird hier nicht eingegangen.
Man unterscheidet bei den Profilen zwischen:
- Schienenprofilen (Stegprofil)
- GI-Profilen (Stegprofil)
- TH-Profilen (Rinnenprofil)
- Glockenprofilen (Rinnenprofil)
Bei den Ausbauarten nach:
- Starr
- Nachgiebig

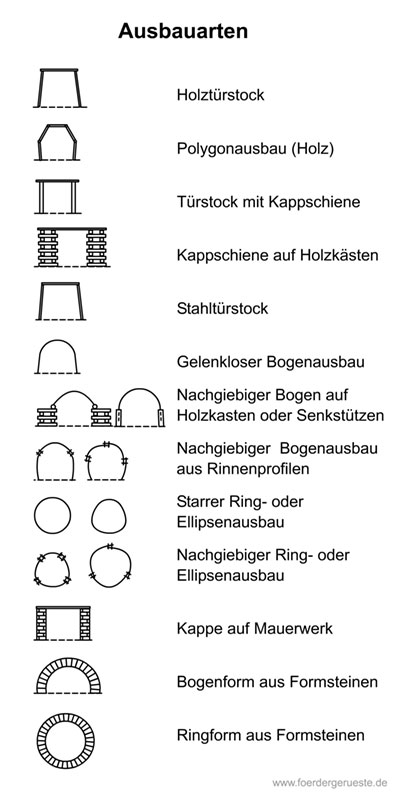

sowie nach den Ausbauformen:
- Türstock
- Stahlbogen
- Ringausbau
- gelenkiger Vieleckausbau

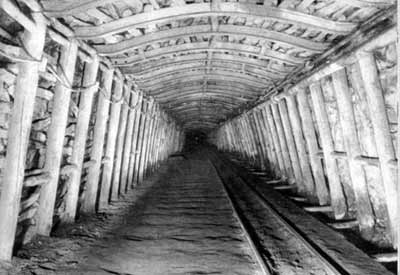

Türstock aus Holz

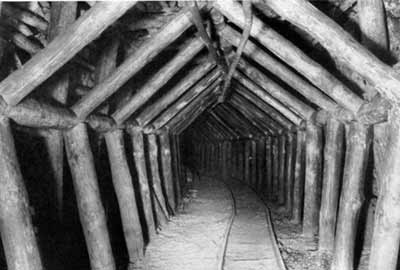

in einer Richtstrecke

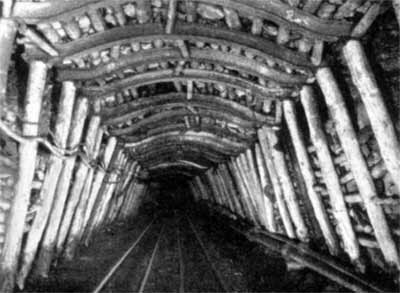

Türstock aus Holz in einer Abbaustrecke
Türstockausbau mit eingezogenem Polygonausbau aus Holz
Streckenabzweig
links=Türstock mit gebogenen Kappschienen
rechts= Türstock mit geraden Kappschienen

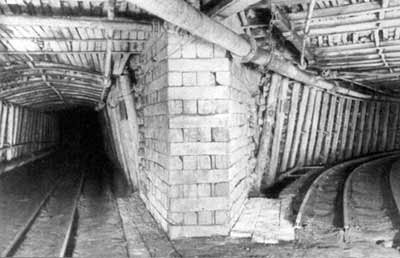

Türstock mit gebogenen Kappschienen

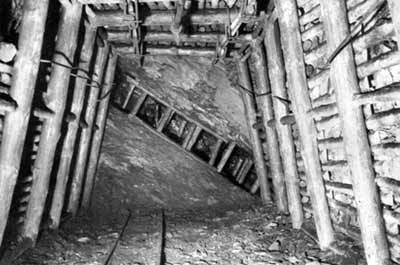

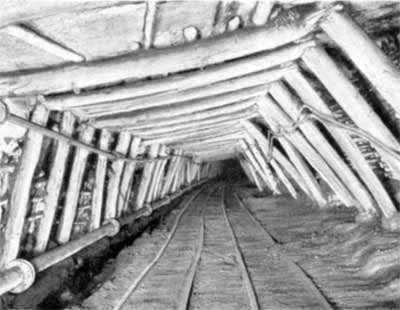

Türstock aus Holz
Türstock mit gebogenen Kappschienen

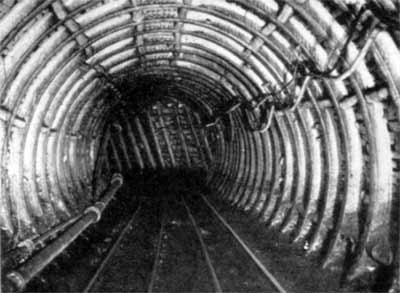

Rundausbau aus I-Eisen

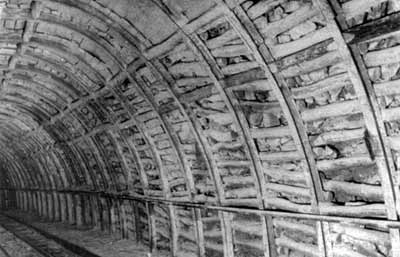

Profilausbau

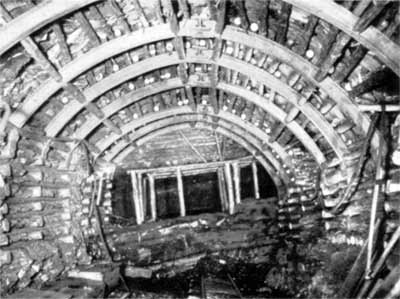

Pokaleisenausbau in einer Flözstrecke

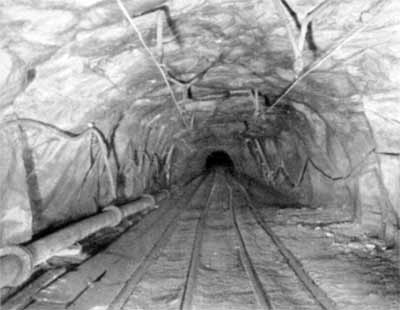

Strecke ohne Ausbau
Krupp'scher Ringausbau

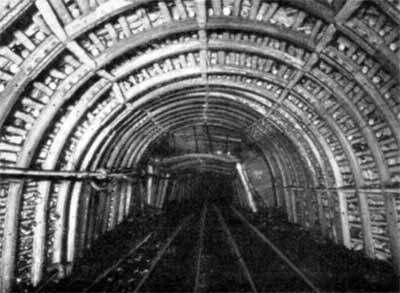

Hufeisenausbau mit Pokaleisen
Hufeisenausbau aus Altschienen

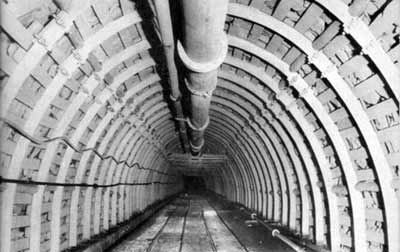

Profilausbau aus Glockenprofil

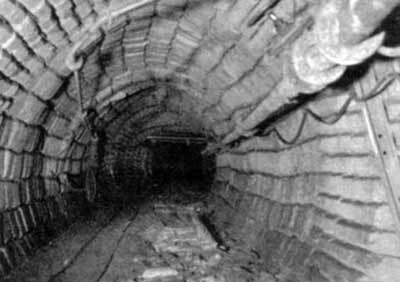

Betonformsteinausbau

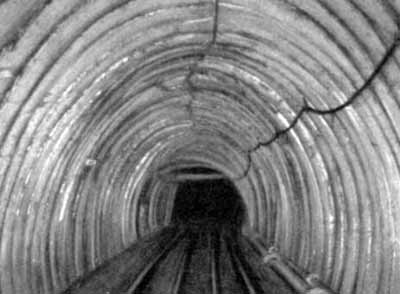

Betonausbau in Dreigelenkbauweise

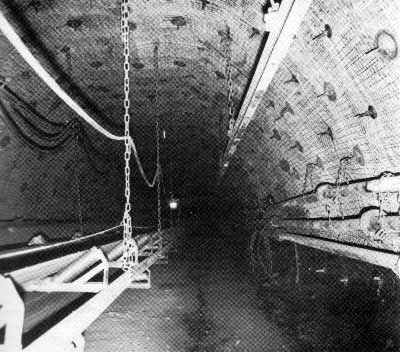

Ankerstrecke
